接近开关-红外反射模块

接近开关的簧片跟角度有关，红外反射根据红外线反射原理，当检测到物体时会被反射回去。

购买链接：

https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-18748153240.18.7eda723cVVKOLp&id=576039573738

接近开关-红外反射模块

一、功能介绍

接近开关-红外反射模块

使用中断接口，与IMX6魔法师Cortex-A系列底板的P5接口对应。

1、模块简介

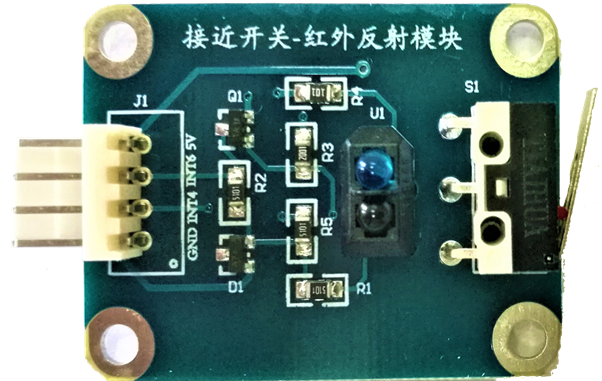

接近开关-红外反射模块有俩个触发点，一个是模块侧边的簧片触发，另一个是模块正面的红外感知部分触发。

簧片触发方式是利用物理原理，将簧片一端固定在模块上，使模块与簧片之间有一个夹角，在这个夹角中放置一个按键，当簧片翘起的一端被按下时正好可以压下按键。模块的触发距离与角度的大小有关。

红外感知触发方式是根据红外线的反射原理，利用红外发射器发射红外线，当红外线碰到物体时会被反射回去，反射回的红外线如果正好被红外接收器接收到，就会触发模块产生中断。

二、使用演示

三、原理分析

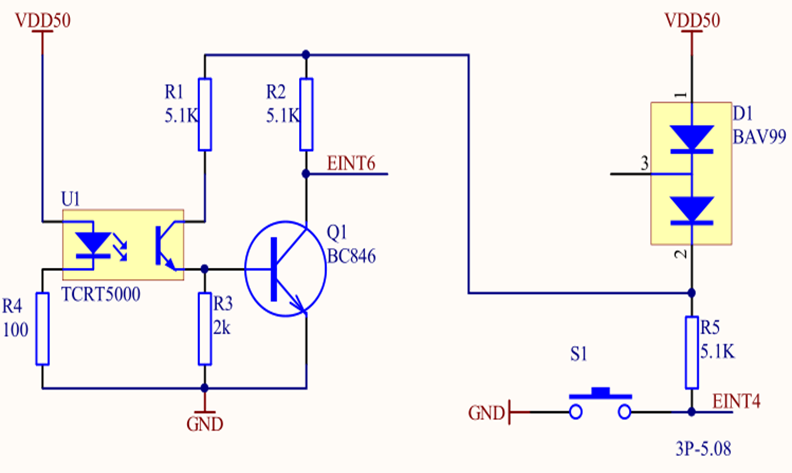

按键部分原理非常简单，当按键被按下时，电源与地导通，EINT4引脚为低电平，反之为高电平。红外部分使用了红外发射器与接收器，红外发射器直接被通过的电流点亮。接收器如果接收到红外光，电流将通过接收器，导通三极管，通过三极管的电流流向地端，所以EINT6引脚为低电平。反之电流不通过红外接收器，三极管呈关闭状态，EINT6引脚为高电平。
