一、模块介绍

通过雨雪传感器可以检测到雨雪

购买链接：

https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-18748153240.24.7eda723cVVKOLp&id=576159766147

        雨雪传感器是利用雨水的导电特性，采用先进检测电路，检测是否有雨雪的仪器。

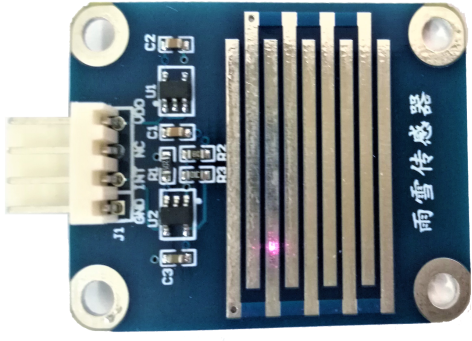

        雨雪传感器采用表面栅形 电极感应外界雨雪情况，内部采用进口智能微处理器，反应灵敏、测量精度高。内置自动加热装置可排除雨雪附着的干扰，保障系统的正常运行。输出为一组常开、一组常闭开关信号，方便安装使用。

        本产品可广泛用于 气象、海洋、环境、机场、港口、实验室、工农业及交通等领域的雨雪有无定性测量。

        1、精度高，输入线电阻高，稳定性好。

        2、体积小，安装方便。

        3、传输距离长，抗干扰能力强。

        4、结构设计合理，使用寿命长。

        5、密封性好。

二、原理分析

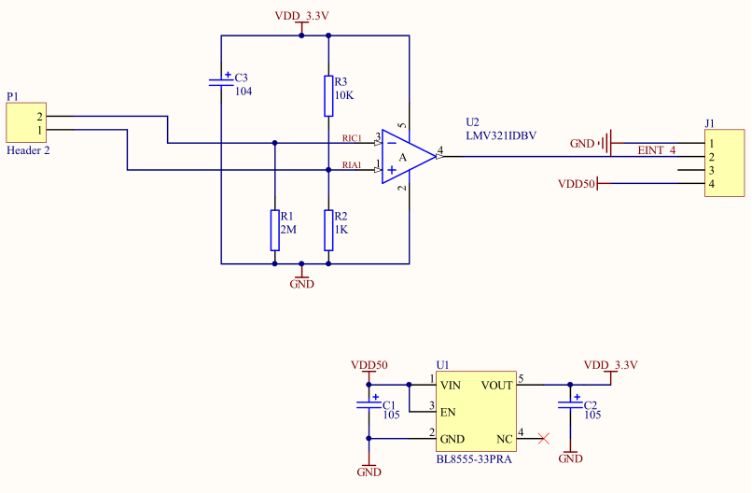

        P1端口的两个引脚连接的是模块表面的金属，两个引脚的线路之间没有连接点。当有水滴落到传感器表面时，使P1导通。此时，比较器U2的3脚电压为3.3V，1脚电压为0.3V，正极输入低于负极输入所以输出低电平。当P1不导通时，比较器U2的3脚电压为0V，1脚电压为0.3V，所以输出高电平。

三、代码解读

        1、初始化IO口为输入。

               GPIO_Init();

        2、开启IO口复用时钟。

               RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

        3、设置IO口与中断线的映射关系。

               void GPIO_EXTILineConfig();

        4、初始化线上中断，设置触发条件等。

               EXTI_Init();

        5、配置中断分组（NVIC），并使能中断。

               NVIC_Init();

        6、编写中断服务函数。

              EXTIx_IRQHandler();

        7、清除中断标志位

              EXTI_ClearITPendingBit();

四、实践操作

        一、实验操作步骤:

                1、将 STM32F103 核心板正确插接到魔法师 M3/M4 底板上，连接好 J-link 与 PC 机；

                2、将 雨雪传感器 模块插到底板 P5 口，底板拨码 S1 拨向 ON 端；

                3、编译整个工程，打开底板电源，烧写程序到核心板，并按一次复位按键。串口调试助手波特率为115200。

        二、实验现象:

                用手指触摸模块上的长条金属片，串口打印 报警信息。
