通过热释红外可以测出20米范围内人的行动
购买链接:
https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-18748153240.13.7eda723cVVKOLp&id=576264959258
热释红外传感器
一、功能介绍

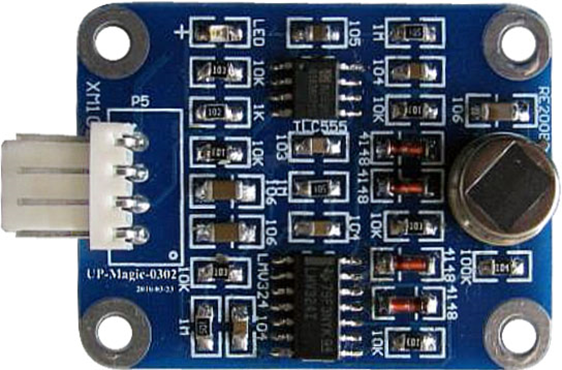

热释红外传感器
使用中断接口,与IMX6魔法师Cortex-A系列底板的P5接口对应。
1、模块简介
热释红外传感器主要是由一种高热电系数的材料,如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm的探测元件。在每个探测器内装入一个或两个探测元件,并将两个探测元件以反极性串联,以抑制由于自身温度升高而产生的干扰。由探测元件将探测并接收到的红外辐射转变成微弱的电压信号,经装在探头内的场效应管放大后向外输出。为了提高探测器的探测灵敏度以增大探测距离,一般在探测器的前方装设一个菲涅尔透镜,该透镜用透明塑料制成,将透镜的上、下两部分各分成若干等份,制成一种具有特殊光学系统的透镜,它和放大电路相配合,可将信号放大70分贝以上,这样就可以测出20米范围内人的行动。
检测器应避开日光、汽车头灯、白炽灯直接照射,也不能对着热源(如暖气片、加热器)或空调,以避免环境温度较大的变化而造成误报;检测器安装必须牢固,避免因风吹晃动而造成误报;传感器表面不允许用手摸;光学透镜外表面要定期用湿软布或棉花擦净,避免尘土影响灵敏度。
二、使用演示
三、原理分析

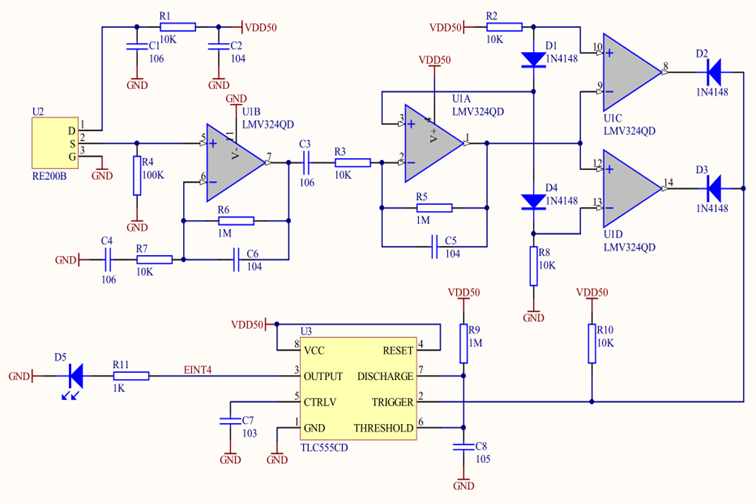

在热释红外传感器的原理图中,RE200B是热释电远红外被动式传感器,U1A、U1B是两级放大器。传感器检测到人体红外线后产生的感应信号很微弱,电路中设置了诸多旁路电容都是为了抑制干扰,避免误动作。U1C、U1D是上、下限电压比较器,平时U1A的输出电平比U1C的10脚电平低,而比U1D的13脚电平高,U1C、U1D输出皆为高电平。只有传感器感应产生的交变信号经放大达到足够电压时才能使U1C和U1D输出为低电平。TLC555CD芯片的TRIGGER脚为低电平时会输出高电平,点亮LED灯。
四、代码分析
1. P5端口设备树配置
2. GPIO操作库函数
3. 中断函数
4. 驱动程序
5. 应用程序
五、实践操作
1、编译驱动程序
2、编译应用程序
3、下载测试
